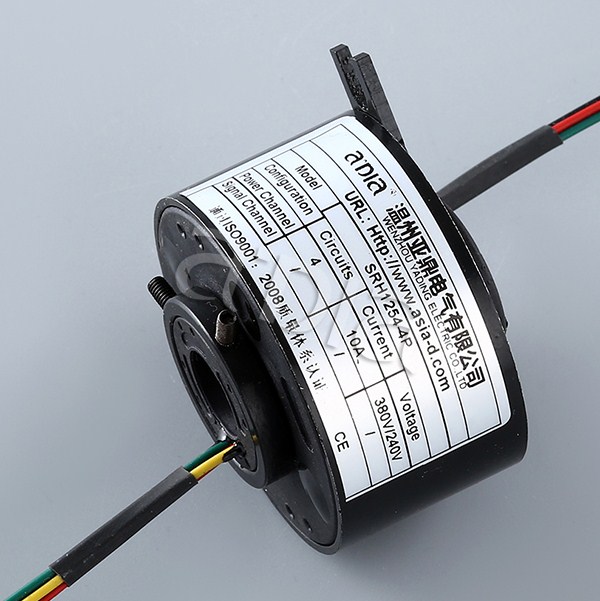

Серия SRH1254


	Электрические технические характеристики



			|

					Параметры

			 |


					Значение

			 |


			|




					Мощность

			 |


					Сигнал

			 |


			|

					Номинальное напряжение

			 |


					380VAC

			 |


					240VAC/VDC

			 |


			|

					Сопротивление изоляции

			 |


					≥1000MΩ/500VDC

			 |


					≥500MΩ/500VDC

			 |


			|

					Размер проводника

			 |


					AWG16 луженые тефлонновые или PVC изолированые провода

			 |


					AWG22 луженые тефлоновые изолированные провода

			 |


			|

					Длина проводника

			 |


					Стандарт 300мм

			 |


			|

					Прочность изоляции

			 |


					500VAC@50Hz,60s

			 |


			|

					Изменение динамического сопротивления

			 |


					<0.01Ω

			 |


	Механические технические характеристики


			|

					Параметры

			 |


					Значение

			 |


			|



			 |


					Мощность

			 |


					Сигнал

			 |


			|

					Рабочая скорость

			 |


					0-800об/мин (или выше)

			 |


			|

					Рабочая температура

			 |


					-20℃-+80℃ or -40℃-+80℃

			 |


			|

					Рабочая влажность

			 |


					60% относительной влажности или выше

			 |


			|

					Материал контакта

			 |


					Благородный металл

			 |


			|

					Материал отливки

			 |


					Промышленный металл

			 |


			|

					Момент вращения

			 |


					0.1N/m для 6 контуров, вращающий момент увеличивается с каждыми 6 контурами

			 |


			|

					Класс защиты

			 |


					IP51

			 |


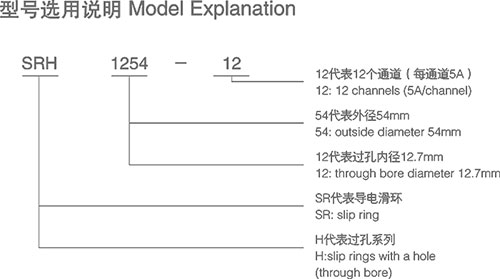

	Таблица спецификаций





				|


						Тип

				 |



						Длина (Д=мм)

				 |



						Число контуров

				 |


				|
					SRH1254-6
				 |

					33.4
				 |

					6
				 |


				|
					SRH1254-12
				 |

					47.2
				 |

					12
				 |


				|
					SRH1254-18
				 |

					61
				 |

					18
				 |


				|
					SRH1254-24
				 |

					74.8
				 |

					24
				 |

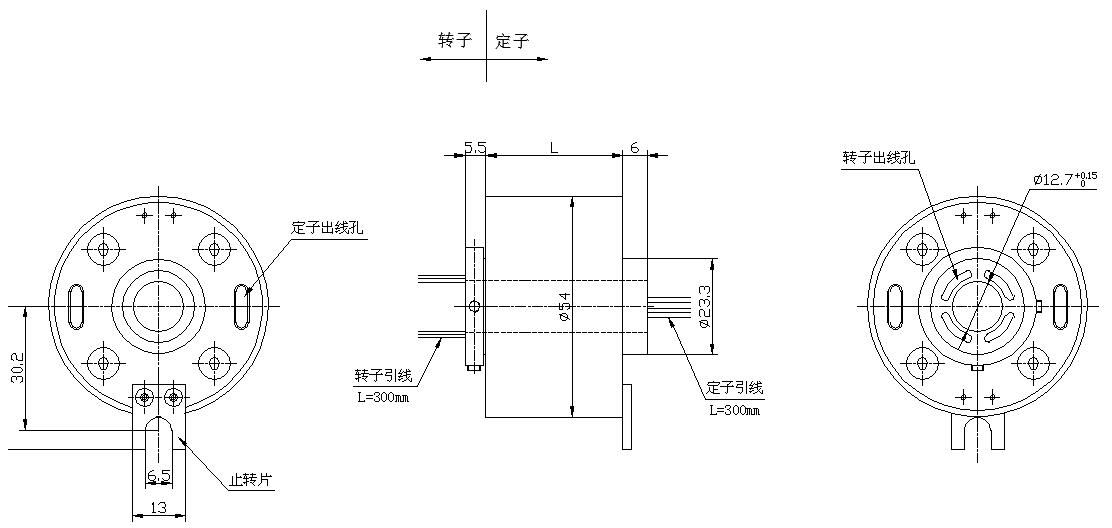

	Внешние размеры

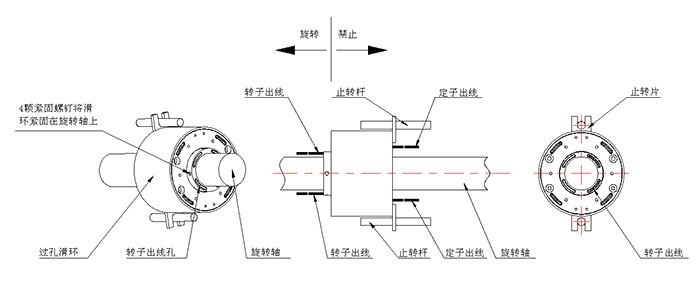

	Инструкция по монтажу



		Из-за трудности концентрического монтажа роторов и статоров контактных колец рекомендуется зафиксировать контактные кольца на вале вращения четырьмя крепежными винтами и зафиксировать стопорную пластину в стопорном стержне. Не следует принудительно фиксировать стопорную пластину, в противном случае это может уменьшить предполагаемый срок службы контактных колец.








			Примечания







				Контактные кольца не должны подвергаться нагрузке, и проводники не должны подвергаться воздействию внешней силы.


				  Во время монтажа проводники должны быть надежно защищены во избежание повреждений изоляционного слоя и неисправностей изделия.


				  Контактные кольца являются точным электрическим оборудованией и должны находиться в сухой и защищенной от пыли среде. В сложных условиях следует принимать меры предосторожности.
