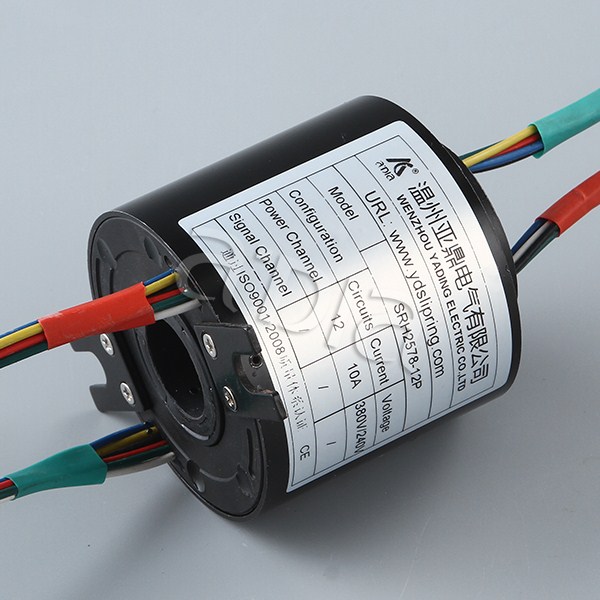

Серия SRH2578
Электрические технические характеристики
|
Параметры |
Значение |
|
|
|
Мощность |
Сигнал |
|
Номинальное напряжение |
380VAC |
240VAC/VDC |
|
Сопротивление изоляции |
≥1000MΩ/500VDC |
≥500MΩ/500VDC |
|
Размер проводника |
AWG16 луженые тефлонновые или PVC изолированые провода |
AWG22 луженые тефлоновые изолированные провода |
|
Длина проводника |
Стандарт 300мм |
|
|
Прочность изоляции |
500VAC@50Hz,60s |
|
|
Изменение динамического сопротивления |
<0.01Ω |
|
Механические технические характеристики
|
Параметры |
Значение |
|
|
|
Мощность |
Сигнал |
|
Рабочая скорость |
0-800об/мин (или выше) |
|
|
Рабочая температура |
-20℃-+80℃ or -40℃-+80℃ |
|
|
Рабочая влажность |
60% относительной влажности или выше |
|
|
Материал контакта |
Благородный металл |
|
|
Материал отливки |
Промышленный металл |
|
|
Момент вращения |
0.1N/m для 6 контуров, вращающий момент увеличивается с каждыми 6 контурами |
|
|
Класс защиты |
IP51 |
|

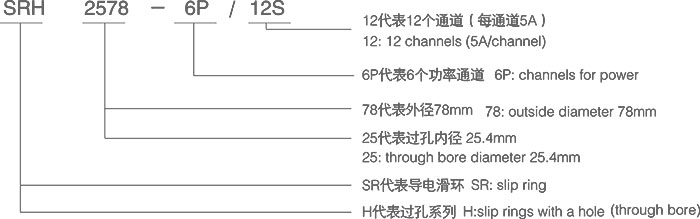

Таблица спецификаций
|
Тип |
Длина Д |
Ток |
Число контуров |
|
|
Мощность (10A) |
Сигнал (5A) |
|||
| SRH2578-6P | 55 | 6 | / | 6 |
| SRH2578-12S | 79 | / | 12 | 12 |
| SRH2578-12P | 79 | 12 | / | 12 |
| SRH2578-6P/12S | 103 | 6 | 12 | 18 |
| SRH2578-24S | 127 | / | 24 | 24 |
| SRH2578-18P | 103 | 18 | / | 18 |
| SRH2578--12P/12S | 127 | 12 | 12 | 24 |
| SRH2578-6P/24S | 151 | 6 | 24 | 30 |
| SRH2578-36S |
175 |
/ | 36 | 36 |
| SRH2578-24P | 127 | 24 | / | 24 |
| SRH2578--18P/12S | 151 | 18 | 12 | 30 |
| SRH2578-12P/24S | 175 | 12 | 24 | 36 |
| SRH2578-6P/36S | 203 | 6 | 36 | 42 |
| SRH2578-48S | 223 | / | 48 | 48 |
|
|
||||

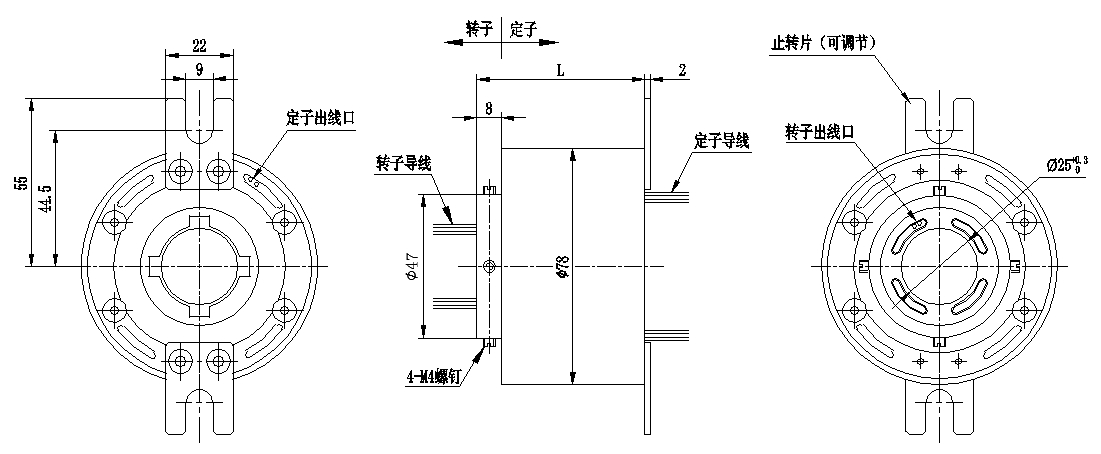

Внешние размеры
Инструкция по монтажу
Из-за трудности концентрического монтажа роторов и статоров контактных колец рекомендуется зафиксировать контактные кольца на вале вращения четырьмя крепежными винтами и зафиксировать стопорную пластину в стопорном стержне. Не следует принудительно фиксировать стопорную пластину, в противном случае это может уменьшить предполагаемый срок службы контактных колец.
Примечания
Контактные кольца не должны подвергаться нагрузке, и проводники не должны подвергаться воздействию внешней силы.
Во время монтажа проводники должны быть надежно защищены во избежание повреждений изоляционного слоя и неисправностей изделия.
Контактные кольца являются точным электрическим оборудованией и должны находиться в сухой и защищенной от пыли среде. В сложных условиях следует принимать меры предосторожности.
