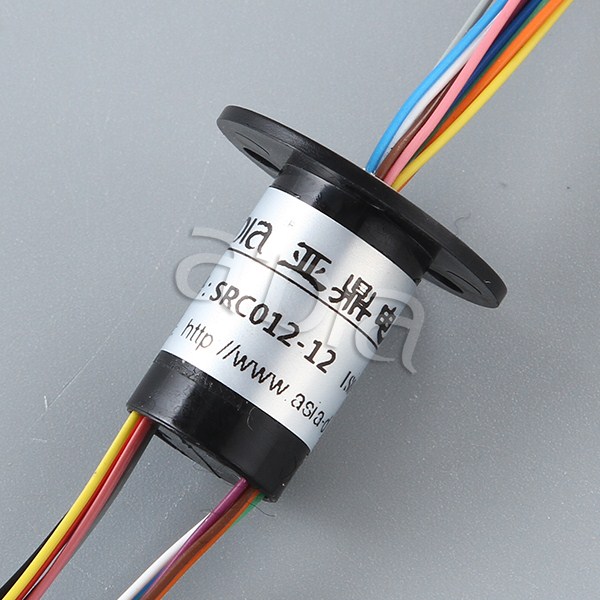

Характеристики и применение

Электропроводные контактные кольца применяются в контактном соединении с электричеством, также называются коллекторными кольцами, вращающимися соединениями, вращающимися электрическими интерфейсами, контактными кольцами, токоприемниками, катушками, рулевыми механизмами и адаптерами, служат в качестве устройств передачи мощности для передачи данных, сигналов и энергии между двумя вращающимися механизмами. Специально адаптированы в неограниченном непрерывном вращении, они также обеспечивают передачу мощности и данных между точкой положения и точкой вращения.

Они состоят из эластичных материалов----электрических щеток, скользящих контактных материалов----электропроводных колец, изоляционных материалов, вяжущих материалов, составных опор, плотно прилегающих подшипников, пылезащитных чехлов, а также других вспомогательных компонентов. Электрические щетки изготовлены из благородного металла с превосходной функцией изоляции, и симметрично соединены с желобками электропроводных контактных колец на обоих концах в форме "II", и таким образом передают сигналы и ток через упругое напряжение щетки и скользящий контакт желобка. В качестве одного из основных компонентов в точных вращающихся платформах, центробежных машинах и инерциального навигационного оборудования, они широко применяются в электромеханических устройствах в области безопасности, автоматизации производства, энергетики, финансов, инструментов, химического машиностроения, металлургии, медицинском лечении, авиации, военной сфере, судоходстве, перевозках, архитектуре и других отраслях.

Электрические технические характеристики

Параметры	Значение
Номинальное напряжение	240VDC/240VAC
Номинальный ток	Стандарт для каждого контура 2A
Размер проводника	AWG28 цветные посеребренные тефлоновые изолированные провода
Длина проводника	250мм или по требованиям заказчика
Прочность изоляции	500VAC@50Hz，60s
Сопротивление изоляции	1000MΩ/500VDC
Изменение динамического сопротивления	＜0.01Ω

Механические технические характеристики

Параметры	Значение
Рабочая скорость	0~300об/мин
Рабочая температура	-20℃－+80℃
Рабочая влажность	60% относительной влажности или выше
Материал контакта	Благородный металл
Материал отливки	Конструкционная пластмасса

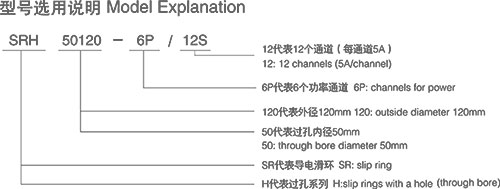

Таблица спецификаций

Тип	Число циклов	Длина	Диаметр оси
SRC012-6	6	14	Φ4
SRC012-8	8	18.2	Φ4.8
SRC012-12	12	19.5	Φ4
SRC012-15	15	23	Φ4.8
SRC012-18	18	23	Φ4.8

Диаграмма цвета для проводников

SRC012-6	Красный	Желтый	Черный	Синий	Зеленый	Белый
SRC012-8	Черный	Коричневый	Красный	Оранжевый	Желтый	Зеленый
	Синий	Фиолетовый
SRC012-12	Красный	Зеленый	Желтый	Фиолетовый	Серый	Черный
	Синий	Темно-синий	Коричневый	Оранжевый	Белый	Землистый
SRC012-15	Красный	Зеленый	Желтый	Фиолетовый	Серый	Черный
	Синий	Темно-синий	Коричневый	Оранжевый	Белый	Землистый
	Белый-красный	Белый-черный	Белый-синий
SRC012-18	Красный	Зеленый	Желтый	Фиолетовый	Серый	Черный
	Синий	Темно-синий	Коричневый	Оранжевый	Белый	Землисто-желтый
	Белый-красный	Белый-черный	Белый-синий	Белый-фиолетовый	Белый-коричневый	Белый-зеленый



Инструкция по монтажу

Контактные кольца должны быть закреплены на скобах телескопической подачи.

Роторы должны концентрически управляться роторными направляющими на определенной скорости с помощью гибких соединителей.

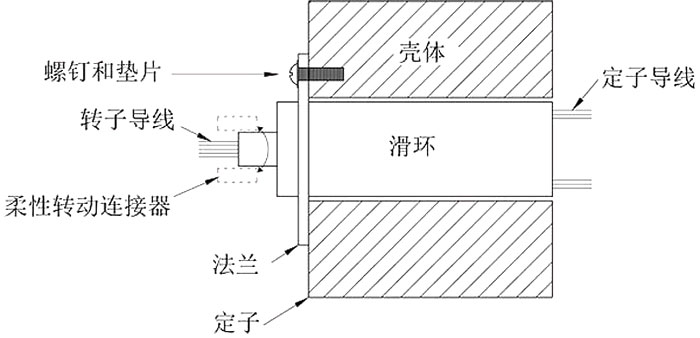

Как показано на рисунке, винты с прокладками должны использоваться при монтаже, чтобы избежать излишнего фланцевания.



Примечания

 Контактные кольца не должны подвергаться нагрузке, и проводники не должны подвергаться воздействию внешней силы.

  Во время монтажа проводники должны быть надежно защищены во избежание повреждений изоляционного слоя и неисправностей изделия.

  Контактные кольца являются точным электрическим оборудованией и должны находиться в сухой и защищенной от пыли среде. В сложных условиях следует принимать меры предосторожности.
