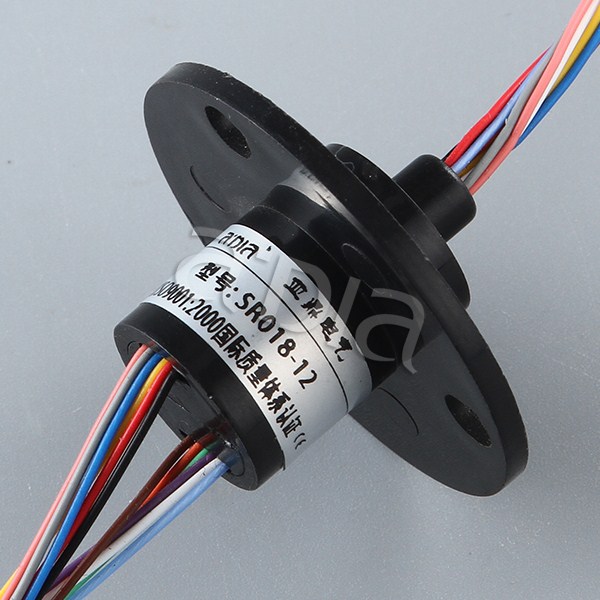

Характеристики и применение

Электропроводные контактные кольца применяются в контактном соединении с электричеством, также называются коллекторными кольцами, вращающимися соединениями, вращающимися электрическими интерфейсами, контактными кольцами, токоприемниками, катушками, рулевыми механизмами и адаптерами, служат в качестве устройств передачи мощности для передачи данных, сигналов и энергии между двумя вращающимися механизмами. Специально адаптированы в неограниченном непрерывном вращении, они также обеспечивают передачу мощности и данных между точкой положения и точкой вращения.



Они состоят из эластичных материалов----электрических щеток, скользящих контактных материалов----электропроводных колец, изоляционных материалов, вяжущих материалов, составных опор, плотно прилегающих подшипников, пылезащитных чехлов, а также других вспомогательных компонентов. Электрические щетки изготовлены из благородного металла с превосходной функцией изоляции, и симметрично соединены с желобками электропроводных контактных колец на обоих концах в форме "II", и таким образом передают сигналы и ток через упругое напряжение щетки и скользящий контакт желобка. В качестве одного из основных компонентов в точных вращающихся платформах, центробежных машинах и инерциального навигационного оборудования, они широко применяются в электромеханических устройствах в области безопасности, автоматизации производства, энергетики, финансов, инструментов, химического машиностроения, металлургии, медицинском лечении, авиации, военной сфере, судоходстве, перевозках, архитектуре и других отраслях.

Электрические технические характеристики

Параметры	Единица
Напряжение	240VDC-240VAC
Ток	Стандарт для каждого контура 2A
Размер проводника	AWG28 цветной тефлоновый изоляционный проводник
Длина проводника	250мм или по требованиям заказчика
Прочность изоляции	500VAC @ 60Hz, 60s
Сопротивление изоляции	1000MΩ/5000VDC
Изменение контактного динамического сопротивления	<0.01Ω

Механические технические характеристики

Параметры	Единица
Рабочая скорость	250об/мин
Температурный интервал	-20℃-+80℃
Материал контакта	Золото-золото
Подшипник	Точные стальные шароподшипники

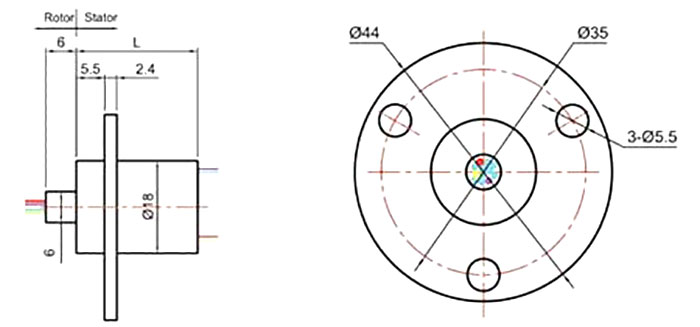

Таблица спецификаций

Тип	Число циклов	Длина	Диаметр оси
SRC018-6	6	15.9	Φ6
SRC018-12	12	23.7	Φ6
SRC018-14	14	25.5	Φ6

Диаграмма цвета для проводников

SRC018-6	Красный	Желтый	Черный	Синий	Зеленый	Белый
SRC018-12	Красный	Зеленый	Желтый	Фиолетовый	Серый	Черный
	Синий	Темно-синий	Коричневый	Оранжевый	Белый	Землисто-желтый
SRC018-14	Красный	Зеленый	Желтый	Фиолетовый	Серый	Черный
	Темно-синий	Коричневый	Оранжевый	Белый
	Белый-красный	Белый-черный	Белый-синий	Белый-фиолетовый

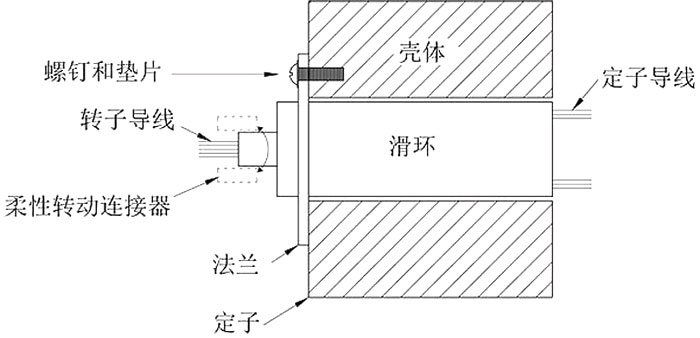

Инструкция по монтажу:

■Из-за небольшого рабочего момента капсульных контактных колец рекомендуется защитить внутренние проводники для вращения и фиксации



Примечания

■Контактные кольца не должны подвергаться нагрузке, и проводники не должны подвергаться воздействию внешней силы.

■ Во время монтажа проводники должны быть надежно защищены во избежание повреждений изоляционного слоя и неисправностей изделия.

■Контактные кольца являются точным электрическим оборудованией и должны находиться в сухой и защищенной от пыли среде. В сложных условиях следует принимать меры предосторожности.
