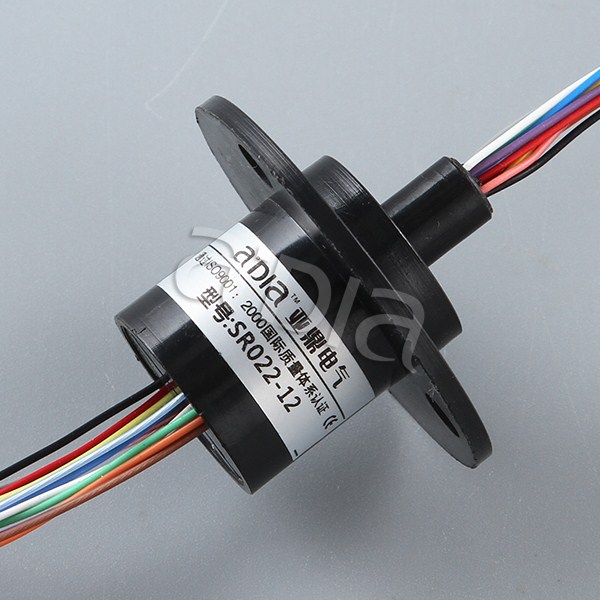

текущая страница : Дома » Продукты » Капсульное контактное кольцо
- Наименование：
- Категория продукта：
15205771557| Подробнее | Консультация онлайн |
|---|
Характеристики и применение
Электропроводные контактные кольца применяются в контактном соединении с электричеством, также называются коллекторными кольцами, вращающимися соединениями, вращающимися электрическими интерфейсами, контактными кольцами, токоприемниками, катушками, рулевыми механизмами и адаптерами, служат в качестве устройств передачи мощности для передачи данных, сигналов и энергии между двумя вращающимися механизмами. Специально адаптированы в неограниченном непрерывном вращении, они также обеспечивают передачу мощности и данных между точкой положения и точкой вращения.
Они состоят из эластичных материалов----электрических щеток, скользящих контактных материалов----электропроводных колец, изоляционных материалов, вяжущих материалов, составных опор, плотно прилегающих подшипников, пылезащитных чехлов, а также других вспомогательных компонентов. Электрические щетки изготовлены из благородного металла с превосходной функцией изоляции, и симметрично соединены с желобками электропроводных контактных колец на обоих концах в форме "II", и таким образом передают сигналы и ток через упругое напряжение щетки и скользящий контакт желобка. В качестве одного из основных компонентов в точных вращающихся платформах, центробежных машинах и инерциального навигационного оборудования, они широко применяются в электромеханических устройствах в области безопасности, автоматизации производства, энергетики, финансов, инструментов, химического машиностроения, металлургии, медицинском лечении, авиации, военной сфере, судоходстве, перевозках, архитектуре и других отраслях.
Электрические технические характеристики
|
Параметры
|
Единица
|
|
Напряжение
|
240VDC-240VAC |
|
Ток
|
Стандарт для каждого контура 2A, циклизация 4A, возможно изготовление по требованиям заказчика
|
|
Размер проводника
|
AWG2,WG26:2A,AWG22:6A,AWG16:10A AWG28 цветной тефлоновый изоляционный проводник
|
|
Длина проводника
|
250мм или по требованиям заказчика
|
|
Прочность изоляции
|
|
|
Сопротивление изоляции
|
1000MΩ/5000VDC |
|
Изменение контактного динамического сопротивления
|
<0.01Ω |
Механические технические характеристики
|
Параметры
|
Единица
|
|
Рабочая скорость
|
250об/мин
|
|
Температурный интервал
|
-20℃-+80℃ |
|
Материал контакта
|
Золото-золото
|
|
Подшипник
|
Точные стальные шароподшипники
|

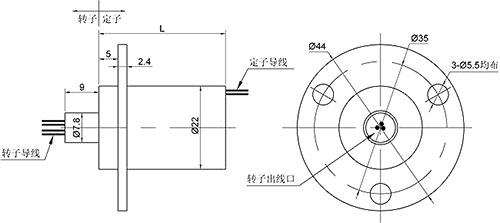

Таблица спецификаций
|
Тип
|
Число циклов
|
Постоянный ток
|
Длина
|
|||
|
2 |
6 |
10 |
15 |
|||
|
SRC022-3 |
3 |
|
|
|
3 |
32 |
|
SRC022-6 |
6 |
6 |
|
|
|
19 |
|
SRC022-7 |
7 |
7 |
|
|
|
19 |
|
SRC022-12 |
12 |
12 |
|
|
|
28 |
|
SRC022-12-2P/2S |
4 |
2 |
2 |
|
|
28 |
|
SRC022-15 |
15 |
15 |
|
|
|
29.5 |
|
SRC022-18 |
18 |
18 |
|
|
|
33.4 |
|
SRC022-18-3P |
3 |
|
|
3 |
|
33.4 |
|
SRC022-24 |
24 |
24 |
|
|
|
41.2 |
|
SRC022-24-4P/6S |
10 |
6 |
4 |
|
|
41.2 |
|
SRC022-36 |
36 |
369 |
|
|
|
56.8 |
Диаграмма цвета для проводников
SRC022-3
Красный
Желтый
Черный
SRC022-6
Красный
Желтый
Черный
Синий
Зеленый
Белый
SRC022-6 (малая ось)
Белый
Коричневый
Желтый
Оранжевый
Черный
Красный
SRC022-8
Красный
Зеленый
Желтый
Оранжевый
Черный
Синий
Коричневый
Оранжевый
SRC022-12
Красный
Зеленый
Желтый
Фиолетовый
Серый
Черный
Синий
Темно-синий
Коричневый
Оранжевый
Белый
Землисто-желтый
SRC022-15
Красный
Зеленый
Желтый
Фиолетовый
Серый
Черный
Синий
Темно-синий
Коричневый
Оранжевый
Белый
Землисто-желтый
Белый-красный
Белый-черный
Белый-синий
SRC022-18
Красный
Зеленый
Желтый
Фиолетовый
Серый
Черный
Синий
Темно-синий
Коричневый
Оранжевый
Белый
Землисто-желтый
Белый-красный
Белый-черный
Белый-синий
Белый-фиолетовый
Белый-коричневый
Белый-зеленый
SRC022-24
Красный
Зеленый
Желтый
Фиолетовый
Серый
Черный
Синий
Темно-синий
Коричневый
Оранжевый
Белый
Землисто-желтый
Белый-красный
Белый-черный
Белый-синий
Белый-фиолетовый
Белый-коричневый
Белый-зеленый
Белый-оранжевый
Белый-желтый
Белый-серый
Черный-красный
Черный-синий
Желтый-зеленый
SRC022-36
Красный
Зеленый
Желтый
Фиолетовый
Серый
Черный
Синий
Темно-синий
Коричневый
Оранжевый
Белый
Землисто-желтый
Белый-красный
Белый-черный
Белый-синий
Белый-фиолетовый
Белый-коричневый
Белый-зеленый

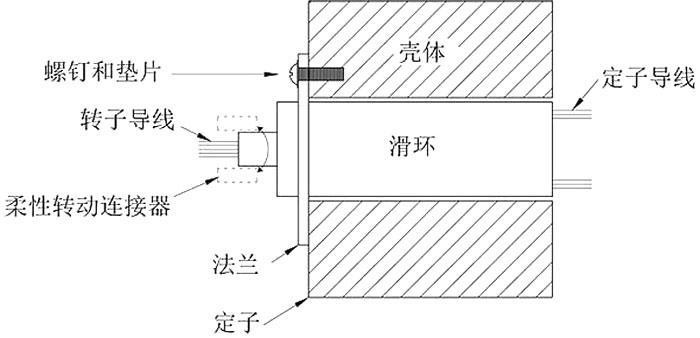

Инструкция по монтажу
Из-за трудности концентрического монтажа роторов и статоров контактных колец рекомендуется зафиксировать контактные кольца на вале вращения четырьмя крепежными винтами и зафиксировать стопорную пластину в стопорном стержне. Не следует принудительно фиксировать стопорную пластину, в противном случае это может уменьшить предполагаемый срок службы контактных колец.
Примечания
Контактные кольца не должны подвергаться нагрузке, и проводники не должны подвергаться воздействию внешней силы.
Во время монтажа проводники должны быть надежно защищены во избежание повреждений изоляционного слоя и неисправностей изделия.
Контактные кольца являются точным электрическим оборудованией и должны находиться в сухой и защищенной от пыли среде. В сложных условиях следует принимать меры предосторожности.
