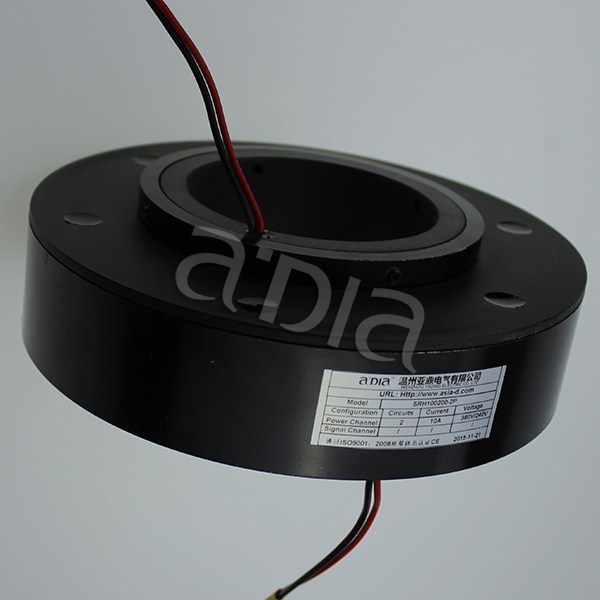

Серия SRH100200

Электрические технические характеристики

Параметры	Значение
	Мощность	Сигнал
Номинальное напряжение	380VAC	240VAC/VDC
Сопротивление изоляции	≥1000MΩ/500VDC	≥500MΩ/500VDC
Размер проводника	AWG16 луженые тефлонновые или PVC изолированые провода	AWG22 луженые тефлоновые изолированные провода
Длина проводника	Стандарт 300мм
Прочность изоляции	500VAC@50Hz,60s
Изменение динамического сопротивления	＜0.01Ω



Механические технические характеристики

Параметры	Значение
	Мощность	Сигнал
Рабочая скорость	0-800об/мин (или выше)
Рабочая температура	-20℃-+80℃ or -40℃-+80℃
Рабочая влажность	60% относительной влажности или выше
Материал контакта	Благородный металл
Материал отливки	Промышленный металл
Момент вращения	0.1N/m для 6 контуров, вращающий момент увеличивается с каждыми 6 контурами
Класс защиты	IP51



Таблица спецификаций

Тип	Длина (Д=мм)	Ток		Число контуров
		Мощность (10A/15A/20A)	Сигнал (5A)
SRH100203-6P	93.5	6	—	6
SRH100203-10S	113.5	—	10	10
SRH100203-12P	96.5	12	—	12
SRH100203-6P/10S	143.5	6	10	16
SRH100203-20S	163.5	—	20	20
SRH100203-18P	153.5	18	—	18
SRH100203-12P/10S	173.5	12	10	22
SRH100203-6P/20S	193.5	6	20	26
SRH100203-30S	213.5	—	30	30
SRH100203-24P	183.5	24	—	24
SRH100203-18P/10S	203.5	18	10	28
SRH100203-12P/20S	223.5	12	20	32
SRH100203-6P/30S	243.5	6	30	36
SRH100203-40S	273.5	—	40	40
SRH100203-30P	213.5	30	—	30
SRH100203-24P/10S	233.5	24	10	34
SRH100203-18P/20S	253.5	18	20	38
SRH100203-12P/30S	273.5	12	30	42
SRH100203-6P/40S	293.5	6	40	46
SRH100203-50S	313.5	—	50	50
SRH100203-36P	243.5	36	—	36
SRH100203-30P/10S	263.5	30	10	40
SRH100203-24P/20S	283.5	24	20	44
SRH100203-18P/30S	303.5	18	30	48
SRH100203-12P/40S	353.5	12	40	52
SRH100203-6P/50S	343.5	6	50	56
SRH100203-60S	273.5	—	60	60
SRH100203-42P	273.5	42	—	42
SRH100203-36P/10S	293.5	36	10	46
SRH100203-30P/20S	313.5	30	20	50
SRH100203-24P/30S	333.5	24	30	54
SRH100203-18P/40S	333.5	18	40	58
SRH100203-12P/50S	373.5	12	50	62
SRH100203-6P/60S	393.5	6	60	66
SRH100203-70S	413.5	—	70	70
SRH100203-48P	303.5	48	—	48
SRH100203-42P/10S	323.5	42	10	52
SRH100203-36P/20S	343.5	36	20	56
SRH100203-30P/30S	363.5	30	30	60
SRH100203-24P/40S	383.5	24	40	64
SRH100203-18P/50S	403.5	18	50	68
SRH100203-12P/60S	423.5	12	60	72
SRH100203-6P/70S	443.5	6	70	76
SRH100203-80S	463.5	—	80	80

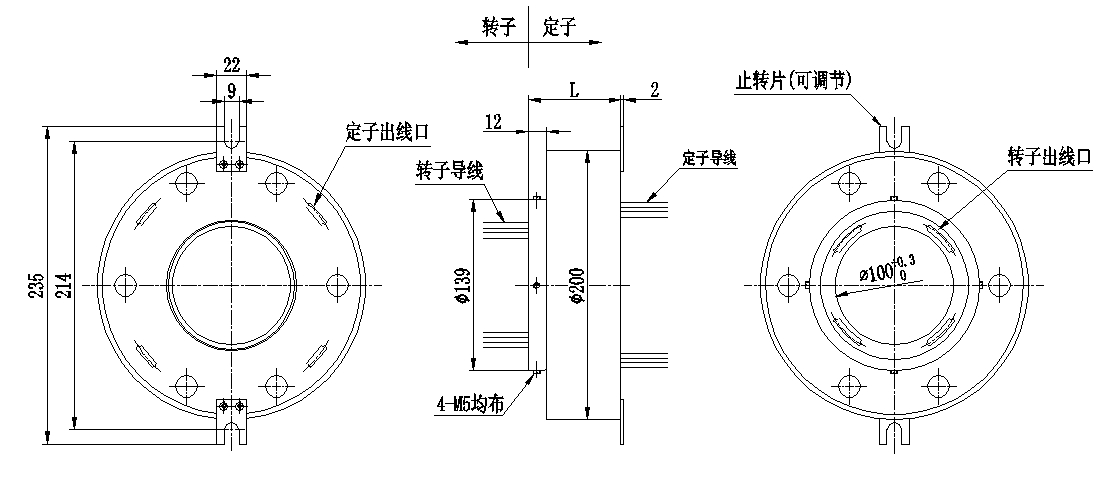

Внешние размеры

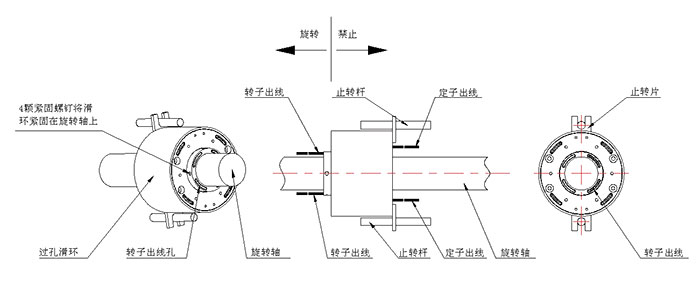

Инструкция по монтажу

Из-за трудности концентрического монтажа роторов и статоров контактных колец рекомендуется зафиксировать контактные кольца на вале вращения четырьмя крепежными винтами и зафиксировать стопорную пластину в стопорном стержне. Не следует принудительно фиксировать стопорную пластину, в противном случае это может уменьшить предполагаемый срок службы контактных колец.



Примечания

Контактные кольца не должны подвергаться нагрузке, и проводники не должны подвергаться воздействию внешней силы.

  Во время монтажа проводники должны быть надежно защищены во избежание повреждений изоляционного слоя и неисправностей изделия.

  Контактные кольца являются точным электрическим оборудованией и должны находиться в сухой и защищенной от пыли среде. В сложных условиях следует принимать меры предосторожности.
