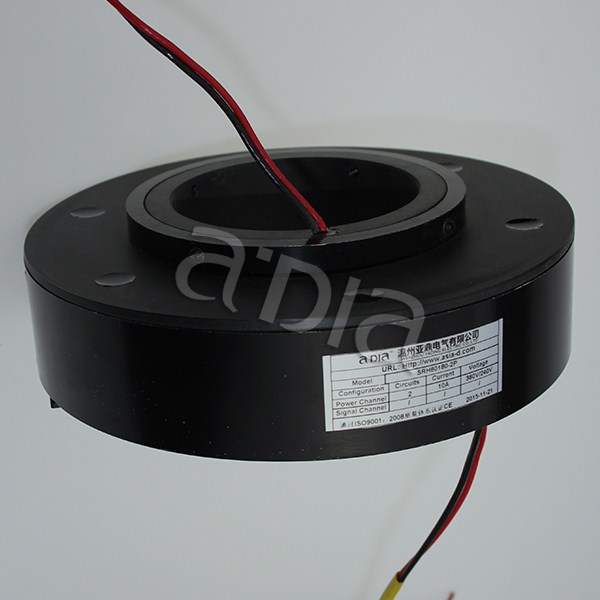

Серия SRH90190



Электрические технические характеристики

Параметры	Значение
	Мощность	Сигнал
Номинальное напряжение	380VAC	240VAC/VDC
Сопротивление изоляции	≥1000MΩ/500VDC	≥500MΩ/500VDC
Размер проводника	AWG16 луженые тефлонновые или PVC изолированые провода	AWG22 луженые тефлоновые изолированные провода
Длина проводника	Стандарт 300мм
Прочность изоляции	500VAC@50Hz,60s
Изменение динамического сопротивления	＜0.01Ω

Механические технические характеристики

Параметры	Значение
	Мощность	Сигнал
Рабочая скорость	0-800об/мин (или выше)
Рабочая температура	-20℃-+80℃ or -40℃-+80℃
Рабочая влажность	60% относительной влажности или выше
Материал контакта	Благородный металл
Материал отливки	Промышленный металл
Момент вращения	0.1N/m для 6 контуров, вращающий момент увеличивается с каждыми 6 контурами
Класс защиты	IP51

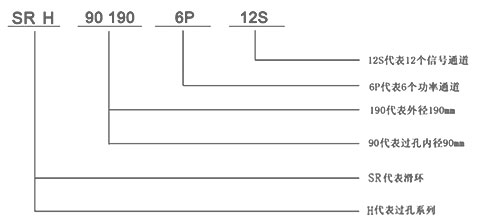

Таблица спецификаций

Тип	Длина (Д=мм)	Ток		Число контуров
		Мощность (10A/15A/20A)	Сигнал (5A)
SRH90190-6P	88.5	6	—	6
SRH90190-12S	118.5	—	12	12
SRH90190-12P	118.5	12	—	12
SRH90190-6P/12S	148.5	6	12	18
SRH90190-24S	178.5	—	24	24
SRH90190-18P	148.5	18	—	18
SRH90190-12P/12S	178.5	12	12	24
SRH90190-6P/24S	208.5	6	24	30
SRH90190-36S	238.5	—	36	36
SRH90190-24P	178.5	24	—	24
SRH90190-18P/12S	208.5	18	12	30
SRH90190-12P/24S	238.5	12	24	36
SRH90190-6P/36S	268.5	6	36	42
SRH90190-48S	298.5	—	48	48
SRH90190-30P	208.5	30	—	30
SRH90190-24P/12S	238.5	24	12	36
SRH90190-18P/24S	268.5	18	24	42
SRH90190-12P/36S	298.5	12	36	48
SRH90190-6P/48S	328.5	6	48	54
SRH90190-60S	358.5	—	60	60
SRH90190-36P	238.5	36	—	36
SRH90190-30P/12S	268.5	30	12	42
SRH90190-24P/24S	298.5	24	24	48
SRH90190-18P/36S	328.5	18	36	54
SRH90190-12P/48S	358.5	12	48	60
SRH90190-6P/60S	388.5	6	60	66
SRH90190-72S	418.5	—	72	72
SRH90190-42P	268.5	42	—	42
SRH90190-36P/12S	298.5	36	12	48
SRH90190-30P/24S	328.5	30	24	54
SRH90190-24P/36S	358.5	24	36	60
SRH90190-18P/48S	388.5	18	48	66
SRH90190-12P/60S	418.5	12	60	72
SRH90190-6P/72S	448.5	6	72	78
SRH90190-84S	478.5	—	84	84
SRH90190-48P	298.5	48	—	48
SRH90190-42P/12S	328.5	42	12	54
SRH90190-36P/24S	358.5	36	24	60
SRH90190-30P/36S	388.5	30	36	66
SRH90190-24P/48S	148.5	24	48	72
SRH90190-18P/60S	448.5	18	60	78
SRH90190-12P/72S	478.5	12	72	84
SRH90190-6P/84S	508.5	6	84	90
SRH90190-96S	538.5	—	96	96

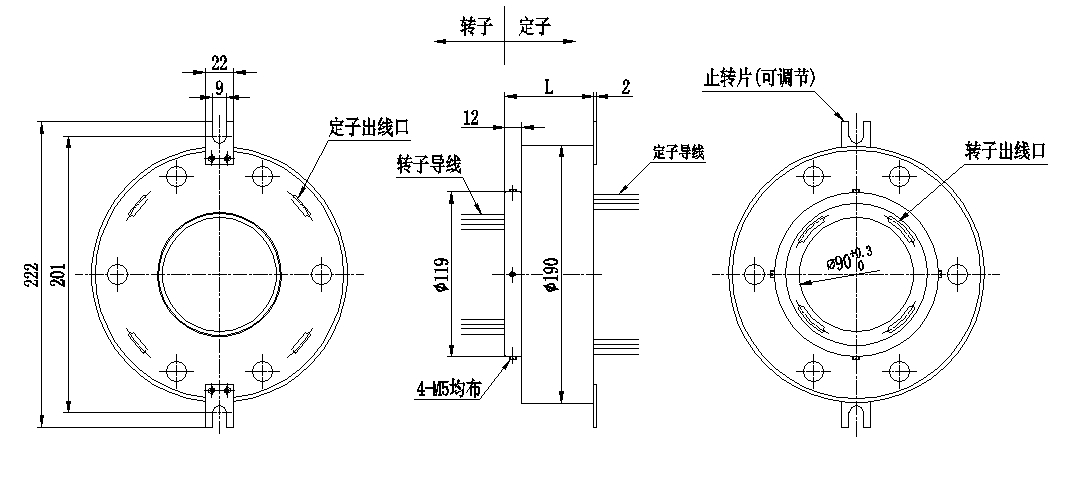

Внешние размеры

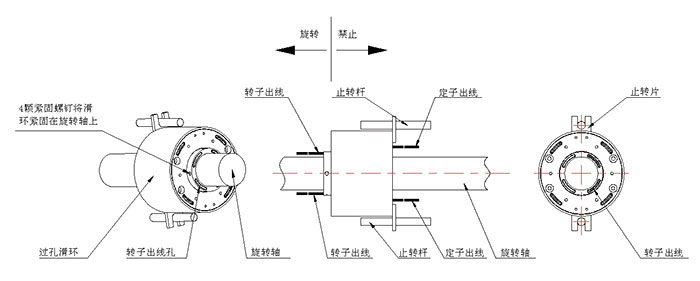

Инструкция по монтажу

Из-за трудности концентрического монтажа роторов и статоров контактных колец рекомендуется зафиксировать контактные кольца на вале вращения четырьмя крепежными винтами и зафиксировать стопорную пластину в стопорном стержне. Не следует принудительно фиксировать стопорную пластину, в противном случае это может уменьшить предполагаемый срок службы контактных колец.



Примечания

Контактные кольца не должны подвергаться нагрузке, и проводники не должны подвергаться воздействию внешней силы.

  Во время монтажа проводники должны быть надежно защищены во избежание повреждений изоляционного слоя и неисправностей изделия.

  Контактные кольца являются точным электрическим оборудованией и должны находиться в сухой и защищенной от пыли среде. В сложных условиях следует принимать меры предосторожности.
