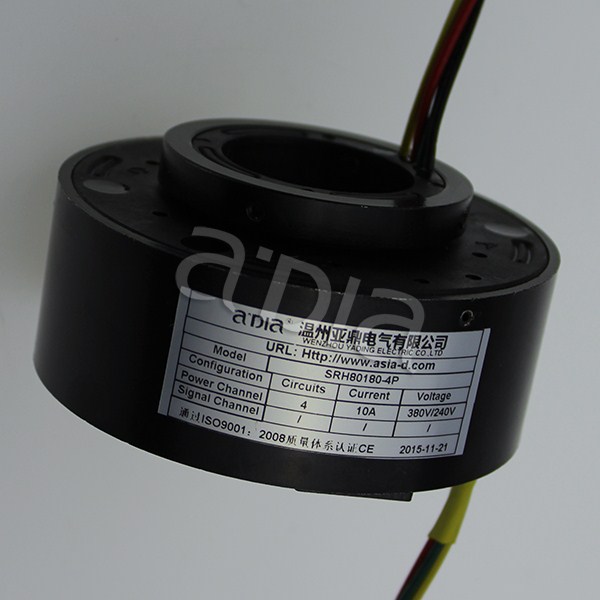

Серия SRH80180
Электрические технические характеристики
|
Параметры |
Значение |
|
|
|
Мощность |
Сигнал |
|
Номинальное напряжение |
380VAC |
240VAC/VDC |
|
Сопротивление изоляции |
≥1000MΩ/500VDC |
≥500MΩ/500VDC |
|
Размер проводника |
AWG16 луженые тефлонновые или PVC изолированые провода |
AWG22 луженые тефлоновые изолированные провода |
|
Длина проводника |
Стандарт 300мм |
|
|
Прочность изоляции |
500VAC@50Hz,60s |
|
|
Изменение динамического сопротивления |
＜0.01Ω |
|
Механические технические характеристики
|
Параметры |
Значение |
|
|
|
Мощность |
Сигнал |
|
Рабочая скорость |
0-800об/мин (или выше) |
|
|
Рабочая температура |
-20℃-+80℃ or -40℃-+80℃ |
|
|
Рабочая влажность |
60% относительной влажности или выше |
|
|
Материал контакта |
Благородный металл |
|
|
Материал отливки |
Промышленный металл |
|
|
Момент вращения |
0.1N/m для 6 контуров, вращающий момент увеличивается с каждыми 6 контурами |
|
|
Класс защиты |
IP51 |
|

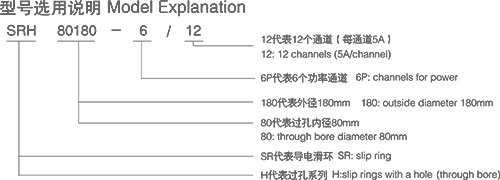

Таблица спецификаций
|
Тип |
Длина (Д=мм) |
Ток |
Число контуров |
|
|
Мощность |
Сигнал (5A) |
|||
|
10A/15A/20A |
||||
| SRH80180-6P | 72 | 6 | — | 6 |
| SRH80180-12S | 96 | — | 12 | 12 |
| SRH80180-12P | 96 | 12 | — | 12 |
| SRH80180-6P/12S | 128 | 6 | 12 | 18 |
| SRH80180-24S | 180 | — | 24 | 24 |
| SRH80180-18P | 128 | 18 | — | 18 |
| SRH80180-12P/12S | 144 | 12 | 12 | 24 |
| SRH80180-6P/24S | 168 | 6 | 24 | 30 |
| SRH80180-36S | 192 | — | 36 | 36 |
| SRH80180-24P | 144 | 24 | — | 24 |
| SRH80180-18P/12S | 168 | 18 | 12 | 30 |
| SRH80180-12P/24S | 192 | 12 | 24 | 36 |
| SRH80180-6P/36S | 216 | 6 | 36 | 42 |
| SRH80180-48S | 240 | — | 48 | 48 |
| SRH80180-30P | 168 | 30 | — | 30 |
| SRH80180-24P/12S | 192 | 24 | 12 | 36 |
| SRH80180-18P/24S | 216 | 18 | 24 | 42 |
| SRH80180-12P/36S | 240 | 12 | 36 | 48 |
| SRH80180-6P/48S | 264 | 6 | 48 | 54 |
| SRH80180-60S | 288 | — | 60 | 60 |
| SRH80180-36P | 192 | 36 | — | 36 |
| SRH80180-30P/12S | 216 | 30 | 12 | 42 |
| SRH80180-24P/24S | 240 | 24 | 24 | 48 |
| SRH80180-18P/36S | 264 | 18 | 36 | 54 |
| SRH80180-12P/48S | 288 | 12 | 48 | 60 |
| SRH80180-6P/60S | 312 | 6 | 60 | 66 |
| SRH80180-72S | 336 | — | 72 | 72 |
| SRH80180-42P | 216 | 42 | — | 42 |
| SRH80180-36P/12S | 240 | 36 | 12 | 48 |
| SRH80180-30P/24S | 264 | 30 | 24 | 54 |
| SRH80180-24P/36S | 288 | 24 | 36 | 60 |
| SRH80180-18P/48S | 312 | 18 | 48 | 66 |
| SRH80180-12P/60S | 336 | 12 | 60 | 72 |
| SRH80180-6P/72S | 360 | 6 | 72 | 78 |
| SRH80180-84S | 384 | — | 84 | 84 |
| SRH80180-48P | 240 | 48 | — | 48 |
| SRH80180-42P/12S | 264 | 42 | 12 | 54 |
| SRH80180-36P/24S | 288 | 36 | 24 | 60 |
| SRH80180-30P/36S | 312 | 30 | 36 | 66 |
| SRH80180-24P/48S | 336 | 24 | 48 | 72 |
| SRH80180-18P/60S | 368 | 18 | 60 | 78 |
| SRH80180-12P/72S | 384 | 12 | 72 | 84 |
| SRH80180-6P/84S | 408 | 6 | 84 | 90 |
| SRH80180-96S | 432 | — | 96 | 96 |

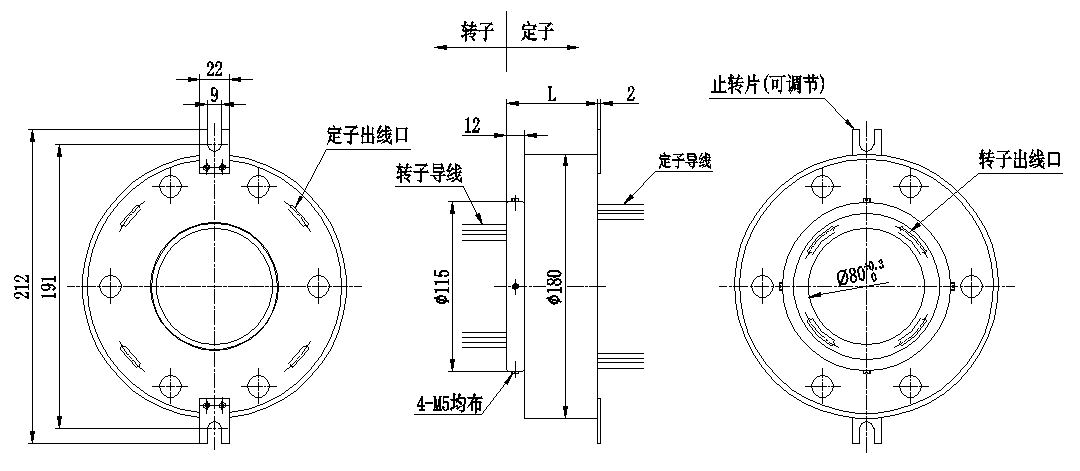

Внешние размеры
Внешние размеры

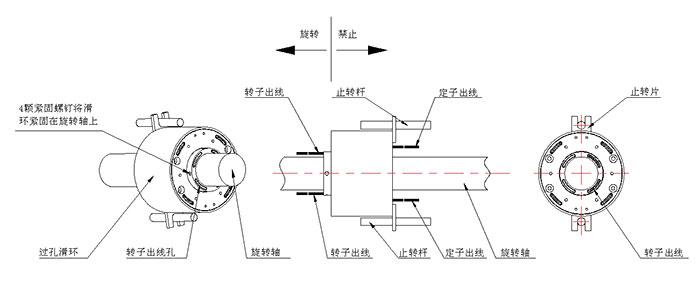

Из-за трудности концентрического монтажа роторов и статоров контактных колец рекомендуется зафиксировать контактные кольца на вале вращения четырьмя крепежными винтами и зафиксировать стопорную пластину в стопорном стержне. Не следует принудительно фиксировать стопорную пластину, в противном случае это может уменьшить предполагаемый срок службы контактных колец.
Примечания
Контактные кольца не должны подвергаться нагрузке, и проводники не должны подвергаться воздействию внешней силы.
Во время монтажа проводники должны быть надежно защищены во избежание повреждений изоляционного слоя и неисправностей изделия.
Контактные кольца являются точным электрическим оборудованией и должны находиться в сухой и защищенной от пыли среде. В сложных условиях следует принимать меры предосторожности.
